2nd QTH - IT9 - Ventimiglia di Sicilia, Regione Palermo, Italy, LOC: JM67SW

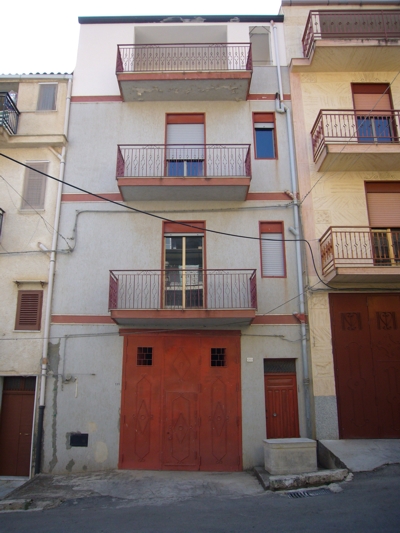

 unser Haus in der Via Umberto I Höhe über dem Meeresspiegel (NN): 566 Meter Dachhöhe: 14m |

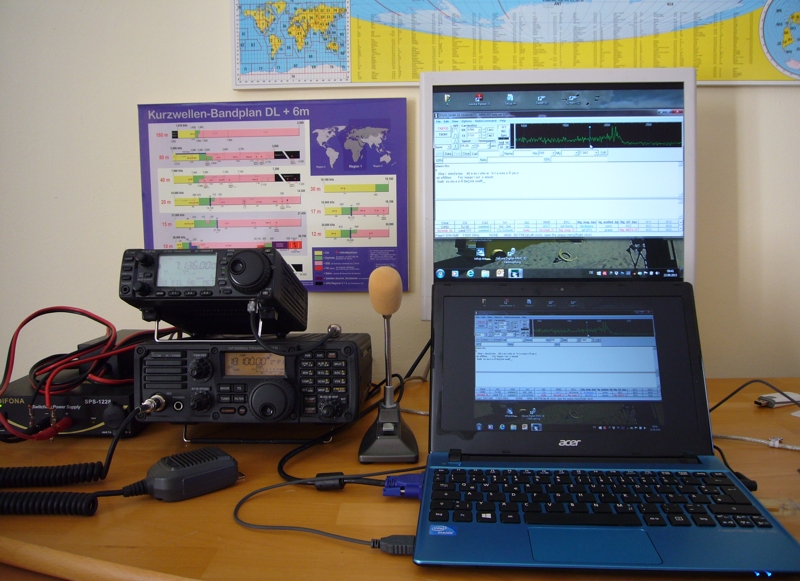

mein Shack in IT9 (2015)

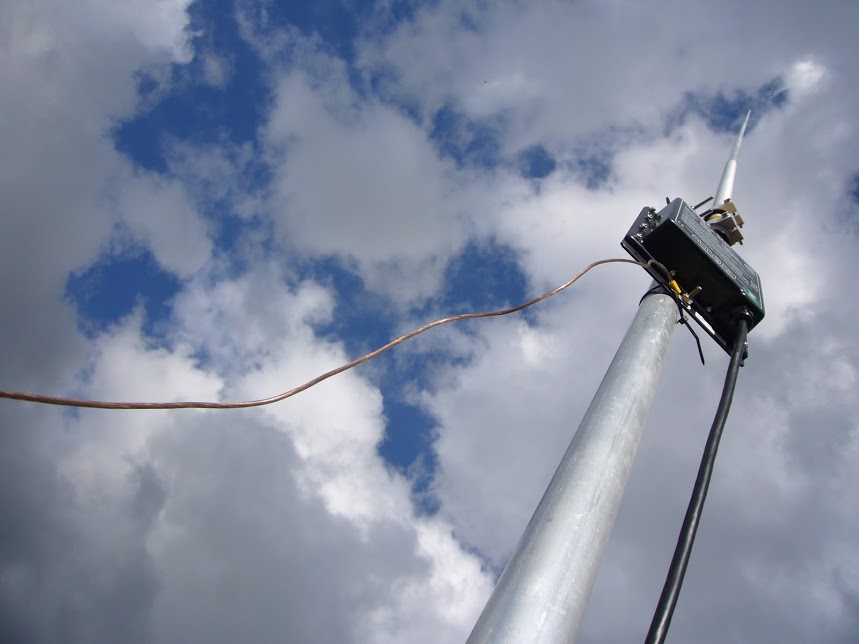

Diamond BB7V Vertikal (nur Strahler),
Länge 6,70m, mit ATU SGC SG-237 Mini-Smartuner und 5m "Drahtradial"
Funkaktivitäten
| Google Fotos | YouTube (Videos) | Infos | |
| 08/2017 | Fotos | Aufbau Lazy-Loop | Aufbau
Lazy-Loop, ca. 22m
Draht,(zunächst) 1m über Dach,
absolut symmetrisch, starke Vibration der GFK-Maste, Inbetriebnahme in 2018 neue Diamond X-30N für 2m und 70cm Vertikal-Antenne (siehe unten) |
| 08/2016 | Fotos | Funkstation
Winlink Dach mit GFK-Maststück Antenne BB7V-Strahler schwankt, Teil 1 Antenne BB7V-Strahler schwankt, Teil 2 Antenne BB7V-Strahler |
Von der BB7V wird nur der Strahler benutzt (ohne Abspannung); ein ca. 5m langer Draht in der Regenrinne dient als Gegengewicht; im Shack autom. Anpassung mit LDG IT-100 an IC-7200 |
| 09/2015 | Fotos |
Panoramablick,
Antennenmast mit BB7V Wohnküche mit Shack Fußmarsch nach Ventimiglia di Sicilia Leiter Antennenmast BB7V Dach Dach komplett |
nur den Strahler der
Diamond BB7V benutzt (ohne Abspannung); Anpassung über Mini-Smartuner |
| 08/2014 09/2014 |
Fotos |
40m-QSO mit IC-7200,
IT-100 und Loop BB7V-Strahler, SG-237, Metallmast, Teil 1 BB7V-Strahler, SG-237, Metallmast, Teil 2 Strassenansicht 12m-GFK-Mast 12m-GFK-Mast (Spiderbeam), Teil 1 12m-GFK-Mast (Spiderbeam), Teil 2 HyEndFed-Antenne an 12m-GFK-Mast, Teil 1 HyEndFed-Antenne an 12m-GFK-Mast, Teil 2 12m-GFK-Mast (Spiderbeam) im Wind |
neu getestet
und sehr erfolgreich betrieben: 1. Unter-Holzdach-Loop (20m Draht) mit Autotuner SG-237 2. HyEndFed (10/20/40m, 200W) an 12m-GFK- Mast (von Strahler 20cm abgeschnitten für 40m-Resonanz) 3. nur Strahler der BB7V an Autotuner SG-237 mit verschiedenen Gegengewichten |
| 09/2013 | Fotos |
Antennenbau "20m-Loop"
unter Holzdach, SWR-Messung bei Loop Antennenbau und SWR-X-Messung "HALO für 40m" unter Holzdach Umschaltung zw. Loop und HALO Winlink: RMS-Express/Winmor auf 20m |
zwischen der 20m-Loop und der
HALO für 40m war kaum ein Unterschied feststellbar; beide Antennen spielen ganz ufb SWR bei 20m-Loop = 1 : 1,08 (mit 1:2 Balun) SWR bei 40m-Loop = 1 : 6,6 Reaktanz = 0 |
| 07/2009 | Fotos |
Funkstation Aufbau BB7V (Teil 1) Aufbau BB7V (Teil 2) |
bei den Schwiegereltern |
| 07/2007 | Fotos |
Funkbude beim Schwager (Teil 1) Funkbude beim Schwager (Teil 2) |
geplante Antennen / Ideen
| Loop 1m höher setzen |
| Dach mit Metallplatte versiegeln (Abdichtung gegen Regenwasser), die Metallplatte dann als Gegengewicht benutzen für resonante Vertikal, z.B. Butternut HF6V oder Hustler 4BTV |
| resonante Vertikalantenne auf Dachmitte und abspannen an 4 Eckpunkten (Haken-Schrauben), z.B. Butternut HF2-V |
.
